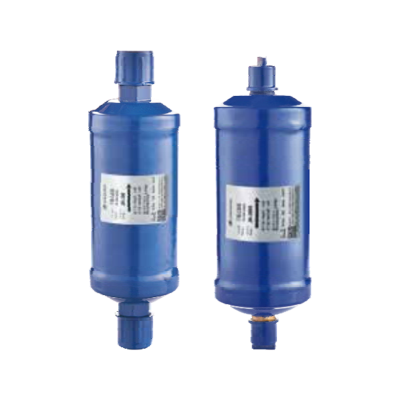

Sušači s filtrom za rashladno sredstvo: odabir, postavljanje i održavanje za pouzdanu izvedbu HVAC-a

Vodič za dimenzioniranje sušača filtra rashladnog sredstva HVAC

Zašto je veličina bitna mnogo više od "hoće li odgovarati?"

Odabir ispravne veličine filtera za sušenje nije samo odluka o pakiranju; izravno utječe na stabilnost sustava, vijek trajanja kompresora i energetsku učinkovitost. Jedinica koja je premala može se brzo zasiti, dopuštajući kiselinama, mulju i vlazi da cirkuliraju mnogo prije nego što oprema dosegne očekivani servisni interval. Nasuprot tome, proizvoljno predimenzionirana jedinica može dovesti do nepotrebnog pada tlaka, stvoriti probleme s povratom ulja pri niskom opterećenju i komplicirati evakuaciju. U tekućim vodovima, prekomjerni pad tlaka smanjuje neto pozitivni usis na uređaju za ekspanziju, uzrokujući treptanje, izgladnjele isparivače i nepredvidivo pregrijavanje. U usisnim cjevovodima (koji se privremeno koriste za čišćenje ili u posebnim uslugama), pogrešna veličina može uzrokovati pad tlaka i povećati omjer kompresije, što narušava kapacitet i podiže temperaturu ispuštanja. Najbolja praksa je uravnotežiti kapacitet zagađivača, dopušteni pad tlaka pri projektiranom masenom protoku i karakteristike viskoznosti rashladnog sredstva, imajući na umu da se mješavine i rashladna sredstva pod višim tlakom ponašaju drugačije od naslijeđenih tekućina.

Praktična pravila koja još trebaju provjeru

Za brze procjene, mnogi tehničari povezuju veličinu sušare s tonažom opreme, a zatim provjeravaju odabir prema krivuljama protoka/pada tlaka proizvođača. Kao općeniti pristup, odaberite sušač s tekućinom čiji nazivni protok na vašoj temperaturi rashladnog sredstva i kondenzacije daje prihvatljiv pad tlaka—često ciljano ispod malog djelića bara (ili nekoliko psi) u dizajnu. Kapacitet zagađivača trebao bi biti prikladan za scenarij instalacije: nova oprema na čistim cjevovodima može koristiti kompaktne jedinice, dok naknadne ugradnje, pregoreli sustavi ili sustavi izloženi okolišu tijekom dugotrajne izgradnje imaju koristi od većih volumena i veće mase sredstva za sušenje. Također izvažite vrstu ulja i mogućnost miješanja; POE ulja brzo uklanjaju vlagu, tako da je kontrola zaostale vlage ključna, posebno na HFC/HFO mješavinama. Uvijek uskladite praktična pravila s određenim podacima grafikona za rashladno sredstvo i temperaturni raspon koji očekujete u radu.

Obrađen primjer i usporedba u riječima

Zamislite split sustav od 5 tona koji koristi uobičajeno visokotlačno rashladno sredstvo. Ako odaberete vrlo mali sušač s tekućinom, možda ćete održavati ormarić urednim, ali ćete vjerojatno imati relativno veći pad tlaka pri projektiranom masenom protoku. Kada usporedimo uložak srednje veličine s premalim izborom, opcija srednje veličine općenito smanjuje pad tlaka pri nazivnoj tonaži, a istovremeno nudi više sredstva za sušenje, tako da ostaje učinkovitiji dulje tijekom ranog uhodavanja. U usporedbi s velikim industrijskim kanisterom, jedinica srednje veličine obično izbjegava nepotreban volumen i umanjuje rizik od nakupljanja ulja u uvjetima djelomičnog opterećenja. Dakle, odabir "sredina-desno" uravnotežuje protok i kapacitet dok istovremeno održava stabilno pothlađenje na ekspanzijskom uređaju.

Ilustrativna tablica odabira (provjerite s podacima proizvođača)

Uobičajene zamke pri određivanju veličine koje treba izbjegavati

• Ignoriranje podataka o protoku specifičnih za rashladno sredstvo i oslanjanje samo na "oznake tonaže".
• Zaboravljamo aditivni učinak fitinga i ventila pri procjeni pada tlaka.
• Korištenje iste veličine za početno čišćenje i za trajno servisiranje bez ponovne procjene.
• Preskakanje druge evakuacije nakon zamjene sušača na sumnjivim sustavima.

filter sušač za sustave toplinske pumpe

Dvosmjerni tok mijenja zahtjeve

Toplinske pumpe obrću protok rashladnog sredstva, tako da svaki filtar sušač koji treba ostati u krugu mora biti dizajniran za dvosmjerni rad ili uparen s nepovratnim ventilima koji osiguravaju pravilan protok kroz jezgru. Konvencionalni jednosmjerni sušač s tekućom linijom može funkcionirati u hlađenju, ali u načinu grijanja može postati nenamjerno ograničenje ili čak zarobiti onečišćenja u pogrešnom dijelu petlje. Modeli s dvostrukim protokom to ublažavaju predstavljanjem gotovo simetričnog protoka kroz sloj sredstva za sušenje i sita. U usporedbi s jednosmjernim jedinicama, dizajni s dvostrukim protokom smanjuju rizik od skokova pada tlaka tijekom odmrzavanja i minimiziraju poremećaje povrata ulja kada se aktivira ventil za preokret. Budući da odmrzavanje šalje vrući plin neobičnim putevima, toplinska izdržljivost sušilice i podrška za zaslon postaju posebno važni za sprječavanje migracije medija.

Postavljanje oko povratnih ventila i povratnih ventila

Kako bi zaštitili mjerne uređaje u oba načina rada, tehničari često lociraju bi-protočni sušač u liniji koji funkcionira kao tekućina tijekom svakog radnog stanja, što nije uvijek vidljivo na prvi pogled. U pakiranim dizalicama topline, strateški položaj u blizini izlaza unutarnje ili vanjske spirale ovisi o tome gdje se nalazi tekući vod tijekom grijanja naspram hlađenja. Ako se nepovratni ventili koriste za prisiljavanje protoka u željenom smjeru kroz standardni sušač, potvrdite Cv ventila i tlak pucanja kako kombinirani sklop ne bi stvorio pretjerani pad tlaka. Kada usporedite pravi sklop s dvostrukim protokom i zaobilazno rješenje nepovratnog ventila, opcija s dvostrukim protokom obično nudi jednostavnije cjevovode, manje nepropusnih spojeva i lakšu dijagnostiku, dok rješenje može biti privlačno kada je zaliha ograničena, ali zahtijeva pažljivo puštanje u pogon.

Servisne prakse za sezonsku pouzdanost

Dizalice topline imaju više promjena načina rada i dulje godišnje vrijeme rada nego sustavi samo za hlađenje, tako da su kapacitet sredstva za sušenje i robusnost zaslona važni. Tijekom sezonskih provjera, provjerite da sušilo nije vruće tijekom odmrzavanja, osluškujte buku koja ukazuje na pomicanje medija i potvrdite stabilno pothlađenje u oba smjera. Ako dođe do pregorevanja ili pojave vlage, postavite privremene sušače za čišćenje usisnog voda za hvatanje kiselina i čestica, a zatim ih uklonite ili zamijenite kada testovi kiseline budu neutralni i pad tlaka padne unutar ciljeva. U usporedbi s ostavljanjem usisnog sušara za čišćenje na neodređeno vrijeme, njegovim uklanjanjem nakon oporavka čuva se učinkovitost i sprječavaju nepotrebni gubici usisnog tlaka.

Tablica razmatranja toplinske pumpe

• Potvrdite koja je linija tečna u svakom načinu prije nego što se posvetite postavljanju.
• Dokumentirajte osnovni pad tlaka u sušaču tijekom grijanja i hlađenja.
• Nakon bilo kakvog popravka, testirajte performanse odmrzavanja dok pratite pothlađenje i pregrijavanje.

zamjenjiva jezgra filtra za sušenje rashladnog sredstva u odnosu na zapečaćeni

Mogućnost servisiranja i perspektiva životnog ciklusa

Zamjenjive ljuske sa zamjenjivom jezgrom i zatvoreni isušivači uložaka uklanjaju kiselinu, vlagu i čestice, ali rješavaju različite probleme životnog ciklusa. Zatvoreni ulošci su kompaktni, isplativi i idealni tamo gdje je prostor tijesan, a rizik od kontaminacije skroman. Kada posao zahtijeva često čišćenje - nakon pregorevanja kompresora, tijekom postupnih rekonstrukcija ili u velikim sustavima gdje su troska i oksidi česti - zamjenjiva jezgra omotača omogućuje zamjenu medija bez rezanja linije. U čistom smislu usluge, pristup školjke smanjuje vrijeme zastoja tijekom uzastopnih čišćenja i ograničava ponovljeno zagrijavanje susjednih komponenti. U usporedbi sa zatvorenim ulošcima, ljuske jezgre također vam omogućuju da prilagodite mješavinu jezgre (kapacitet visoke kiseline, visok sadržaj čestica ili uravnotežen). Kompromis je početni trošak, prostor i disciplina potrebna za izvođenje čistih promjena jezgre bez unošenja novih zagađivača.

Kapacitet, pad tlaka i upravljanje rizikom

Pri određenoj veličini priključka, školjke obično prihvaćaju veće količine medija, što daje veći kapacitet za prljavštinu i vlagu i često manji pad tlaka. Ta prednost raste u neurednim sustavima s dugim cjevovodima i višestrukim dodacima. Međutim, zapečaćeni ulošci blistaju u maloj opremi gdje je svaki lakat važan, a pad tlaka kroz uložak odgovarajuće veličine sasvim je prihvatljiv. Uspoređujući zatvorenu jedinicu s ljuskom jezgre pri istom protoku, ljuska općenito pruža dulji prozor čišćenja i postupniji porast pada tlaka dok se opterećuje. Suprotno tome, zatvoreni ulošci pojednostavljuju inventar i smanjuju mogućnost nepravilnog odabira jezgre, što može biti skriveni izvor promjene performansi u složenim postrojenjima.

Proceduralna disciplina tijekom temeljnih promjena

Kada mijenjate jezgru, izolirajte dio, povratite rashladno sredstvo prema potrebi i slijedite sterilan tijek rada: otvorite čepove, obrišite površine za sjedenje i izbjegavajte krpe s dlačicama. Nakon ponovnog sastavljanja, izvršite duboko pražnjenje i vakuumsko ispitivanje u stanju mirovanja kako biste potvrdili nepropusnost i nisku vlažnost. U usporedbi s rezanjem i lemljenjem radi zamjene zabrtvljene jedinice, ova metoda smanjuje toplinski stres na obližnjim ventilima i izolaciji, posebno u pretrpanim mehaničkim prostorijama. Ipak, na malim podijeljenim sustavima, jednostavnost zamjene zapečaćenog uloška može biti brža i manje sklona pogreškama za posade koje ne rukuju rutinski granatama.

Tablica usporedbe: Zamjenjiva jezgra naspram zatvorene

• Koristite školjku kada se očekuju ponovljene izmjene filtera tijekom čišćenja.
• Odaberite zapečaćene uloške za kompaktne sustave s rutinskim servisnim intervalima.
• Nakon ozbiljne kontaminacije, privremeno uparite sušilo za čišćenje usisnim sredstvom, a zatim ga uklonite.

tekuća linija filter sušač indikator vlage

Što vam indikator govori, a što ne

Indikator vlage integriran s kontrolnim staklom omogućuje dvije brze vizualne provjere: prisutnost mjehurića u struji tekućine i relativnu suhoću rashladnog sredstva. Element boje reagira na razinu vlage mijenjanjem nijanse, nudeći tehničarima brzi znak "krene/ne ide". U usporedbi s oslanjanjem samo na povijest evakuacije ili jedno očitanje vakuuma, indikator dodaje stalnu povratnu informaciju tijekom rada i nakon servisnih događaja. Međutim, to nije laboratorijski instrument; temperatura, vrsta ulja i osvjetljenje mogu utjecati na percepciju. Zato ga je najbolje koristiti u kombinaciji s izmjerenim pothlađenjem i pregrijavanjem za provjeru ispravnosti sustava.

Tumačenje boja i odlučno djelovanje

Prije nego što poduzmete radnju, potvrdite da se referentna tablica indikatora odnosi na određeni instalirani element. Kao opći tijek rada, provjerite temperaturu i tlak u liniji tekućine, izračunajte pothlađenje, a zatim očitajte boju. Ako indikator pokazuje "mokro" stanje dok je pothlađivanje nisko i pojavljuju se mjehurići, sustav vjerojatno sadrži i bljesak plina i višak vlage - zamijenite sušač s tekućinskom linijom i ponovno evakuirajte. Ako indikator teži prema "suhom", ali mjehurići i dalje postoje, usredotočite se na pothlađenje i moguće ograničenje uzvodno. U usporedbi s nagađanjem na temelju jednog simptoma, ovaj kombinirani pristup skraćuje rješavanje problema i smanjuje ponovljene posjete.

Mjehurići nasuprot lažno pozitivnim

Mjehurići mogu značiti bljesak plina zbog neadekvatnog pothlađenja, ograničenja ili jednostavno promatranja tijekom pokretanja ili neposredno nakon odmrzavanja vrućim plinom. Topao ambijent na prozorskom staklu također može utjecati na ono što vidite. U usporedbi sa stabilnim mlazom bez mjehurića pod postojanim opterećenjem, povremena pjena tijekom prijelaza manje je zabrinjavajuća. Ako se mjehurići poklapaju s indikatorom mokre vode, prvo to tretirajte kao problem vlage; ako je indikator suh, a mjehurići ostaju, istražite pothlađivanje, razinu prijemnika i performanse kondenzatora.

Referentna tablica: Tipična očitanja indikatora

• Uvijek usporedite očitanje indikatora s izmjerenim pothlađenjem i pregrijavanjem.
• Zaštitite kontrolno staklo od izravne sunčeve svjetlosti kada procjenjujete boju.
• Nakon promjena sušenja, zabilježite boju indikatora i metriku sustava kao novu osnovnu liniju.

najbolje postavljanje filtra za sušenje rashladnog sredstva u liniji

Načela postavljanja tekuće linije

Najčešća trajna lokacija za sušač filtra s tekućinom je nizvodno od kondenzatora (ili prijemnika, ako postoji) i uzvodno od uređaja za ekspanziju. Ovaj raspored štiti mjerni uređaj od čestica i osigurava da rashladno sredstvo ostane suho dok se gasi, sprječavajući stvaranje leda na otvoru ili otvoru ventila. U usporedbi s instaliranjem sušača daleko uzvodno, postavljanjem blizu ekspanzionog uređaja smanjuje se duljina cijevi u koju nova vlaga može ući nakon dehidracije. U sustavima sa prijemnicima, mnogi tehničari favoriziraju montiranje sušila na izlazu prijemnika kako bi filtrirali sve što napušta skladište. Ako sustav uključuje više uređaja za proširenje, namjenski sušač po grani može poboljšati otpornost i pojednostaviti dijagnostiku.

Posebni slučajevi: Dizalice topline i složeni sustavi

Dizalice topline i višenačinski sustavi zahtijevaju pažljivo razmišljanje jer se "linija tekućine" mijenja s načinom rada. Dvoprotočni sušač postavljen tamo gdje tekućina postoji i kod grijanja i kod hlađenja održava zaštitu bez obzira na smjer protoka. U sustavima u stilu VRF-a s mnogo grana, sušač se često postavlja u blizini središnje jedinice s dodatnim cjedilima ili filtracijom na granama gdje je rizik od kontaminacije visok. U usporedbi s jednim središnjim sušačem, raspodijeljena zaštita može smanjiti utjecaj lokalnog kvara i ograničiti uslugu na pogođenu granu.

Koraci puštanja u pogon i provjere

Nakon instalacije provjerite ispravnost postavljanja mjerenjem pada tlaka u sušaču pri projektiranom opterećenju i potvrđivanjem stabilnog pothlađivanja na ulazu ekspanzionog uređaja. Ako je pad tlaka pretjeran, možda će biti potrebna veća jedinica ili premještena pozicija s manje uzvodnih zavoja. U usporedbi s ostavljanjem rubnog rasporeda neispravljenim, optimizacija položaja brzo se isplati kroz smanjene neugodne pozive i dosljednu udobnost. Ako ste u nedoumici tijekom razdoblja čišćenja, ugradite servisne ventile kako biste omogućili privremeno premještanje sušara ili paralelnih sušača; kada se sustav stabilizira, uklonite privremene komponente i ponovno uspostavite trajnu konfiguraciju.

Uspoređene mogućnosti postavljanja

• Sušač s trajnom linijom tekućine držite što je moguće bliže ulazu ekspanzionog uređaja.
• Koristite servisne ventile za privremene sušače za čišćenje kako biste kasnije pojednostavili uklanjanje.
• Dokumentirajte izmjereni pad tlaka u sušaču za buduću usporedbu.
