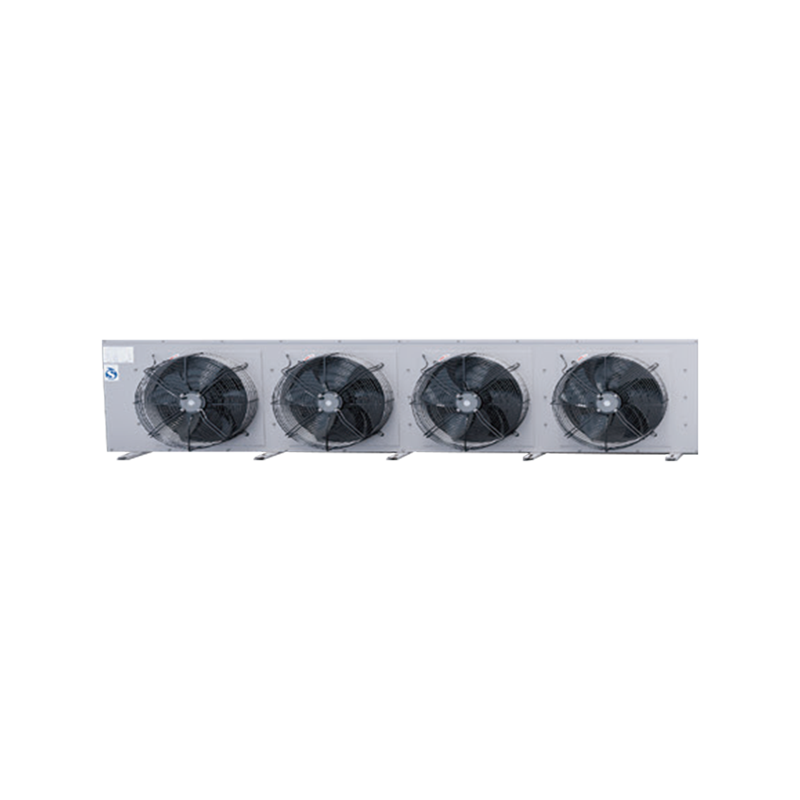

školjka: Strukturalni limeni dijelovi izrađeni su od visokokvalitetnih čeličnih ploča, a sve su površine elektrostatski fosfatirane i prskane uvezenom opremom za automatsko prskanje, koja ima jaku otpornost na koroziju i može se prilagoditi različitim okruženjima uporabe.
Kako bi se osigurala dobra kvaliteta površine tijekom cijelog životnog vijeka jedinice. Kućište od aluminija ili nehrđajućeg čelika može se prilagoditi prema potrebama korisnika.
Posuda za vodu: dizajniran s kosim kutom kako bi se olakšalo glatko ispuštanje vode od odleđivanja, izbjeglo plutanje vode i spriječilo nakupljanje vode u posudi za vodu.
Cijev za izmjenu topline: Visoko nazubljena bakrena cijev s unutarnjim navojem odabrana je za visoku učinkovitost prijenosa topline.
Peraje: Usvajanje potpuno novih sinusnih hidrofilnih aluminijskih rebara, povećanje smetnji zraka, jačanje koeficijenta prijenosa topline i značajno poboljšanje performansi prijenosa topline;
ventilator: Visoki statički tlak, posebno prilagođeni ventilator velike snage s aksijalnim protokom vanjskog rotora, prikladan za okruženja visoke vlažnosti, visoka učinkovitost, niska potrošnja energije, vodootporan i otporan na prašinu, s izvrsnim performansama; Tvornica ventilatora
Prethodno položeni testovi statičke i dinamičke ravnoteže;
Odmrzavanje: Električne grijaće cijevi od nehrđajućeg čelika male snage odabrane su i raspoređene jedinstveno i razumno, s velikom brzinom odmrzavanja i temeljitim odleđivanjem, uz izbjegavanje gubitka topline.
Produžite radni vijek električnih grijaćih cijevi.
Električna razvodna kutija: Razvodna kutija ima otpornost na niske temperature, vodootpornost i otpornost na prašinu, visoku otpornost na plamen i postavlja se s prednje strane za jednostavno ožičenje i održavanje.
Razmak peraja: Standardni razmak je 4,5 mm, 6 mm i 9 mm; Prilagodljivi razmak listova od 12 mm i 18 mm za potrebe korisnika.
Vrsta rashladnog sredstva: Rashladno sredstvo R404A može se odabrati, R507A, R22, R134A, R407C i R410A mogu se prilagoditi prema zahtjevima korisnika.
Isparivač:
1. Jedinstveni raspored snopa cijevi u potpunosti uzima u obzir ključne probleme kao što su promjene u stanju rashladnog sredstva, protoku, padu tlaka i jednolikosti distribucije pod uvjetima isparavanja, što rezultira većim učinkom prijenosa topline površinskog hladnjaka isparivača;
2. Učinkovit i kompaktan dizajn izmjenjivača topline, s cijevima za izmjenu topline s unutarnjim navojem u obliku vilice;
3. Cijevi za izmjenu topline i hidrofilna aluminijska rebra mehanički su ekspandirana kako bi se čvrsto spojile bakrene cijevi s aluminijskim pločama, kako bi se postigla optimalna učinkovitost prijenosa topline.
4. Separator tekućine isparivača i krug rashladnog sredstva optimizirani su kako bi se osigurala optimalna učinkovitost izmjene topline u različitim okruženjima primjene.
5. Jedinstveni dizajn deflektora vjetra nalazi se ispod izmjenjivača topline kako bi se spriječili kratki spojevi protoka zraka.

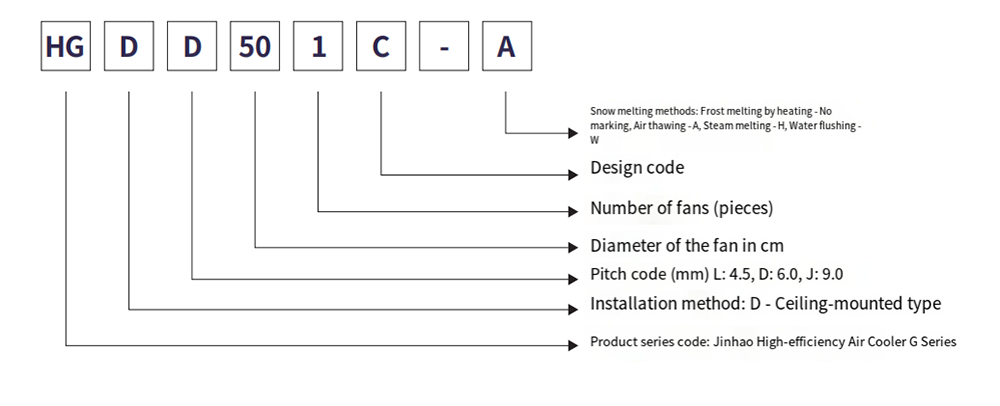

Opis modela
Tablica tehničkih parametara (R404A)
Tehnički parametri visokoučinkovitog hladnjaka zraka za električni frost strop
Razmak filma: 4,5 mm
| Model | Kapacitet hlađenja kW | Volumen cijevi | Parametri ventilatora | Električno grijanje za otapanje snijega | |||||
| SC1 | SC2 | dm² | Broj oštrica x promjer | Snaga W | Količina zraka m³/h | Raspon m | Zavojnica kW* grana | Posuda za vodu kW*grana | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tablica tehničkih parametara (R404A)
Tehnički parametri visokoučinkovitog hladnjaka zraka za električni frost strop
Razmak filma: 6,0 mm
| Model | Kapacitet hlađenja kW | Volumen cijevi | Parametri ventilatora | Električno grijanje za otapanje snijega | ||||||
| SC1 | SC2 | SC3 | dm² | Broj oštrica x promjer | Snaga W | Količina zraka m³/h | Raspon m | Zavojnica kW* grana | Posuda za vodu kW*grana | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tablica tehničkih parametara (R404A)
Tehnički parametri visokoučinkovitog hladnjaka zraka za električni frost strop
Razmak filma: 9,0 mm
| Model | Kapacitet hlađenja kW | Volumen cijevi | Parametri ventilatora | Električno grijanje za otapanje snijega | ||||||
| SC3 | SC4 | SC5 | dm² | Broj oštrica x promjer | Snaga W | Količina zraka m³/h | Raspon m | Zavojnica kW* grana | Posuda za vodu kW*grana | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

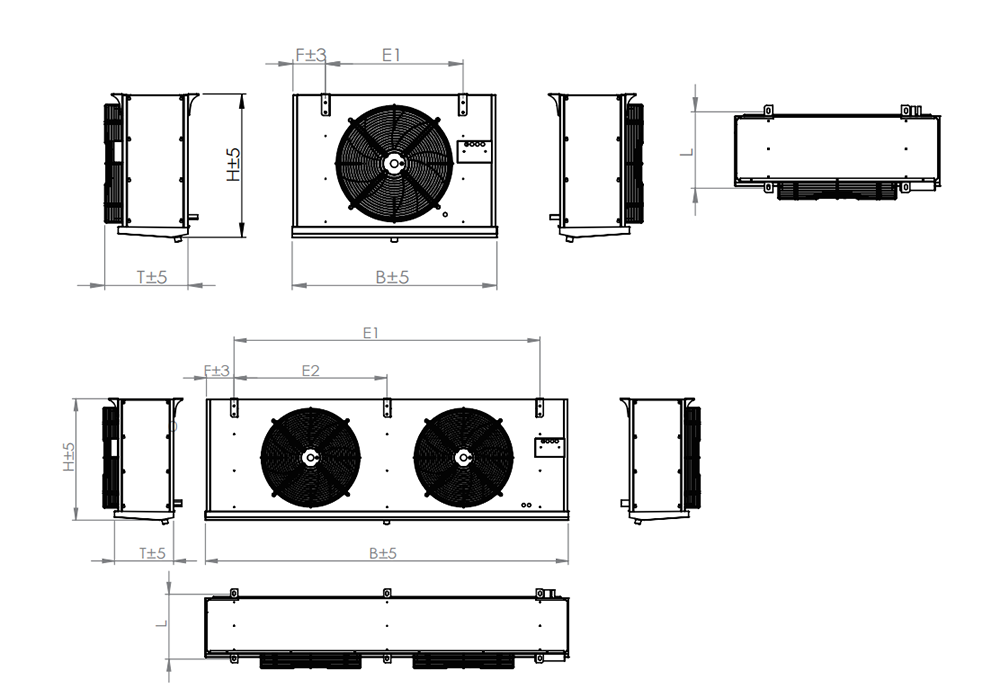

Izgled i ugradbene dimenzije
Izgled i ugradbene dimenzije of a high-efficiency electric frost ceiling air cooler
Razmak filma: 4,5 mm
| Model | Specifikacija sučelja (mm) | Dimenzije Š*T*V | Ugradbene dimenzije | težina | Konturna oznaka karte | |||||
| Ulazna/povratna cijev | Odvodnja/(inč) | DxŠxV (mm) | L | E1 | E2 | E3 | F | povijest bolesti | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Izgled i ugradbene dimenzije
Izgled i ugradbene dimenzije of a high-efficiency electric frost ceiling air cooler
Razmak filma: 6,0 mm
| Model | Specifikacija sučelja (mm) | Dimenzije Š*T*V | Ugradbene dimenzije | težina | Konturna oznaka karte | |||||
| Ulazna/povratna cijev | Odvodnja/(inč) | DxŠxV (mm) | L | E1 | E2 | E3 | F | povijest bolesti | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Izgled i ugradbene dimenzije
Izgled i ugradbene dimenzije of a high-efficiency electric frost ceiling air cooler
Razmak filma: 9,0 mm
| Model | Specifikacija sučelja (mm) | Dimenzije Š*T*V | Ugradbene dimenzije | težina | Konturna oznaka karte | |||||
| Ulazna/povratna cijev | Odvodnja/(inč) | DxŠxV (mm) | L | E1 | E2 | E3 | F | povijest bolesti | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Napomena 1: Standardi dizajna:
| Standardni uvjeti prijenosa topline | Temperatura ulaznog zraka | Temperatura isparavanja | Relativna temperatura | Relativna temperatura | Pregrijavanje |
| SC1 | 10 ℃ | 0 ℃ | 85% | 1.35 | 6,5 tisuća |
| SC2 | 0 ℃ | -8℃ | 85% | 1.15 | 5.2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4.6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3,9 tisuća |
| SC5 | -34 ℃ | -40 ℃ | 95% | 1.01 | 3,9 tisuća |
Napomena 2: Faktor pretvorbe za rashladno sredstvo
| Rashladna sredstva | Radni uvjeti | R22 | R404A | R507 | R134a |
| Faktor korekcije | SC1 | 0.95 | 1 | 1 | 0.93 |
| Faktor korekcije | SC2 | 0.95 | 1 | 1 | 0.91 |
| Faktor korekcije | SC3 | 0.95 | 1 | 1 | 0.85 |
